아두이노 플랫폼을 활용한 코딩 기초(릴리패드)-7

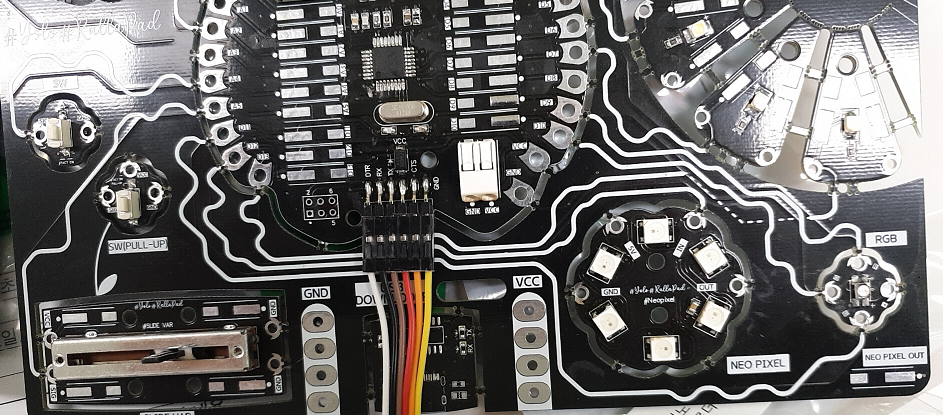

아두이노 릴리패드(RallaPad) 코딩 기초 시리즈 7번째 편입니다. 이번 주제는 아날로그 입출력으로, 3색 LED로 색을 만들고, 가변저항(포텐셔미터)으로 값을 읽어 LED 밝기를 조절합니다. 먼저 디지털과 아날로그의 차이부터 정리합니다.

메이크샌드박스에 오신것을 환영합니다.

메이크샌드박스에 오신것을 환영합니다.

1. 디지털 vs 아날로그

• 디지털 — 0 또는 1(꺼짐/켜짐)만 다룸. pinMode(), digitalRead(), digitalWrite(HIGH/LOW)
• 아날로그 — 값을 일정 구간으로 나눠 연속적인 세기를 다룸. analogRead()(입력 0~1023), analogWrite()(출력 0~255, PWM)
• 핀 구분 — 릴리패드에서 3·5·6번은 아날로그 출력(PWM) 가능 핀, 13번은 디지털 전용 핀입니다.

2. 3색 LED — 아날로그 출력

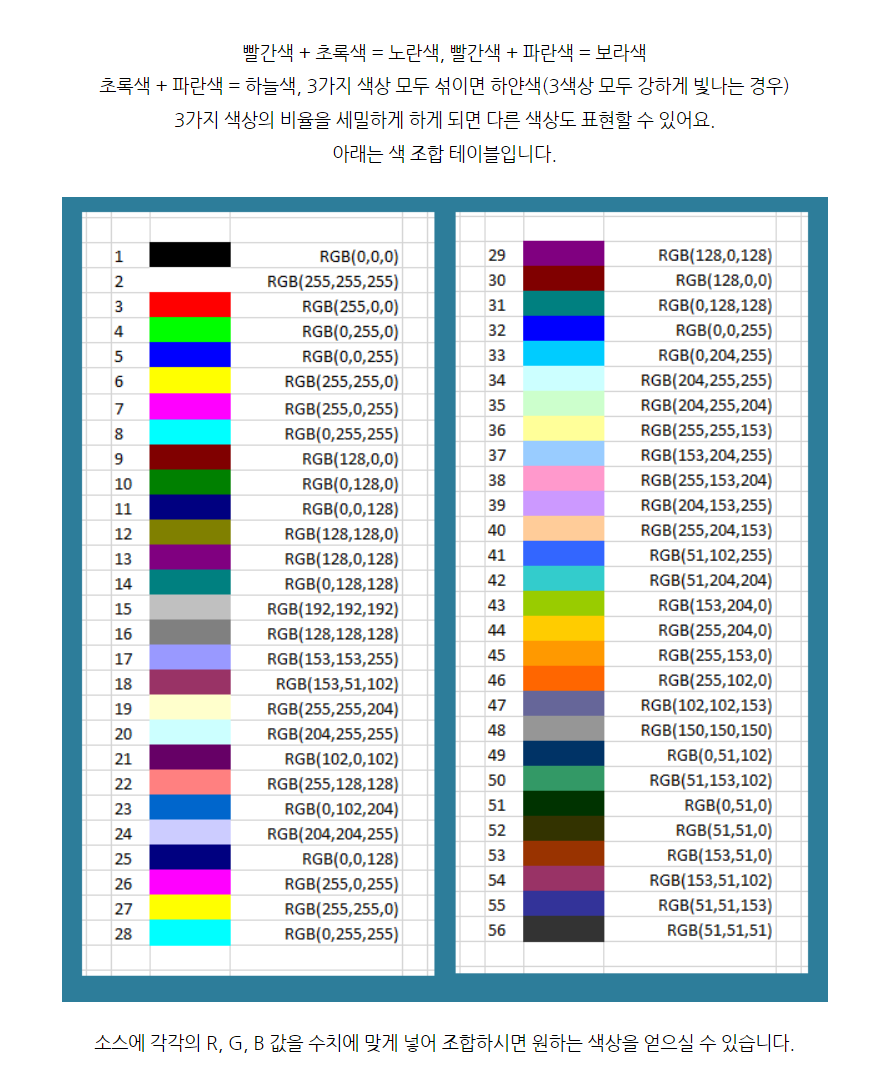

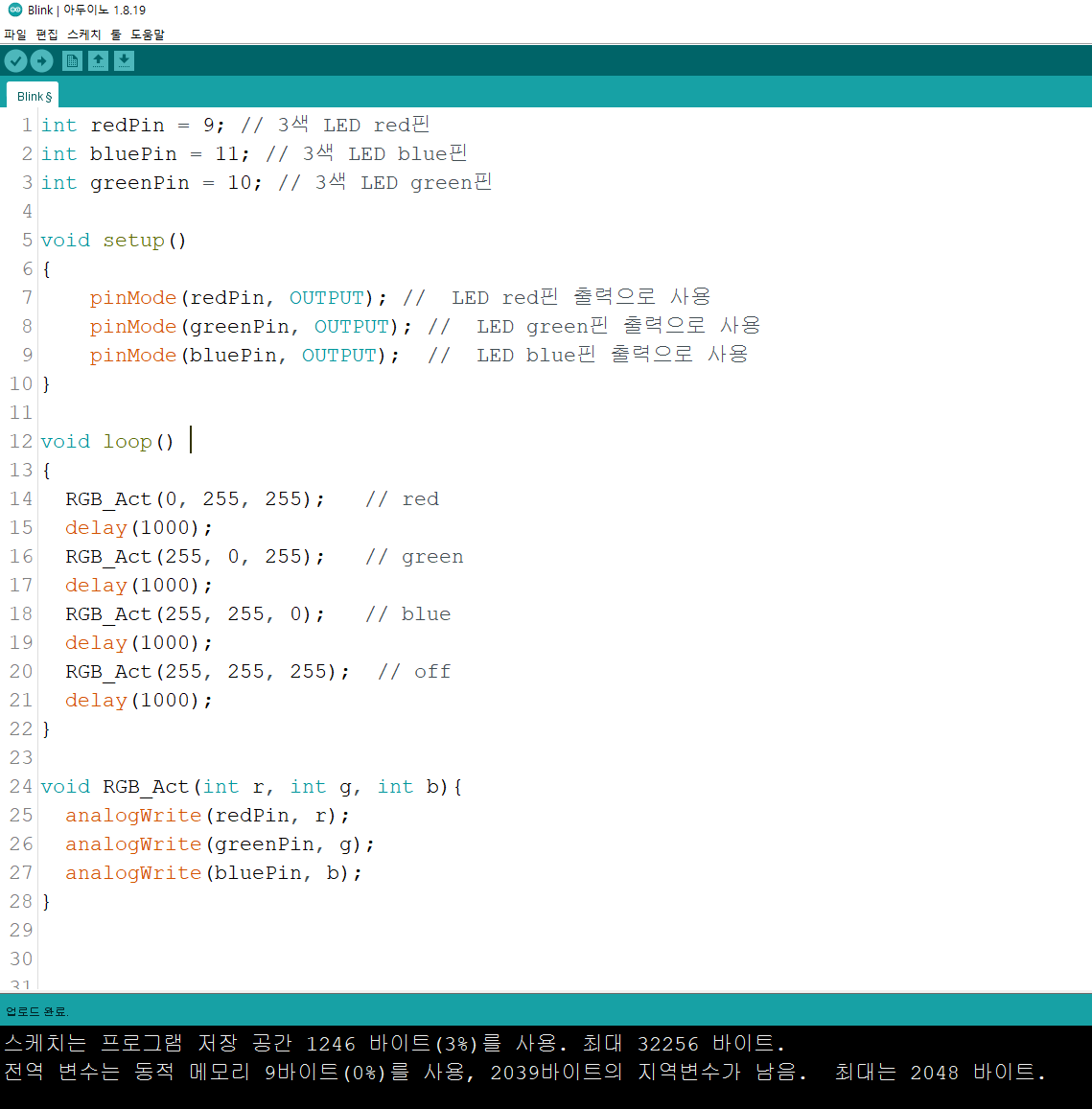

RGB 세 색의 밝기를 analogWrite(0~255)로 조합해 다양한 색을 만듭니다.

int redPin = 9;    // 3색 LED red 핀
int greenPin = 10; // 3색 LED green 핀
int bluePin = 11;  // 3색 LED blue 핀

void setup() {
  pinMode(redPin, OUTPUT);
  pinMode(greenPin, OUTPUT);
  pinMode(bluePin, OUTPUT);
}

void loop() {
  RGB_Act(0, 255, 255);     // red
  delay(1000);
  RGB_Act(255, 0, 255);     // green
  delay(1000);
  RGB_Act(255, 255, 0);     // blue
  delay(1000);
  RGB_Act(255, 255, 255);   // off (이 소자는 값이 반전됨)
  delay(1000);
}

// analogWrite로 각 색의 밝기(0~255)를 지정
void RGB_Act(int r, int g, int b) {
  analogWrite(redPin, r);
  analogWrite(greenPin, g);
  analogWrite(bluePin, b);
}

⚠️ 소자에 따라 값이 반전될 수 있습니다. 이 예제의 LED는 값이 반전되어 (0,0,0)이 흰색, (255,255,255)가 꺼짐이 됩니다. 색이 반대로 나오면 값을 뒤집어 보세요.

[#욜로#랄라패드] #RallaPad_FrameWork_A&O(Analog&Output,아날로그&출력)_실습_3색LED

3. 가변저항 — 아날로그 입력

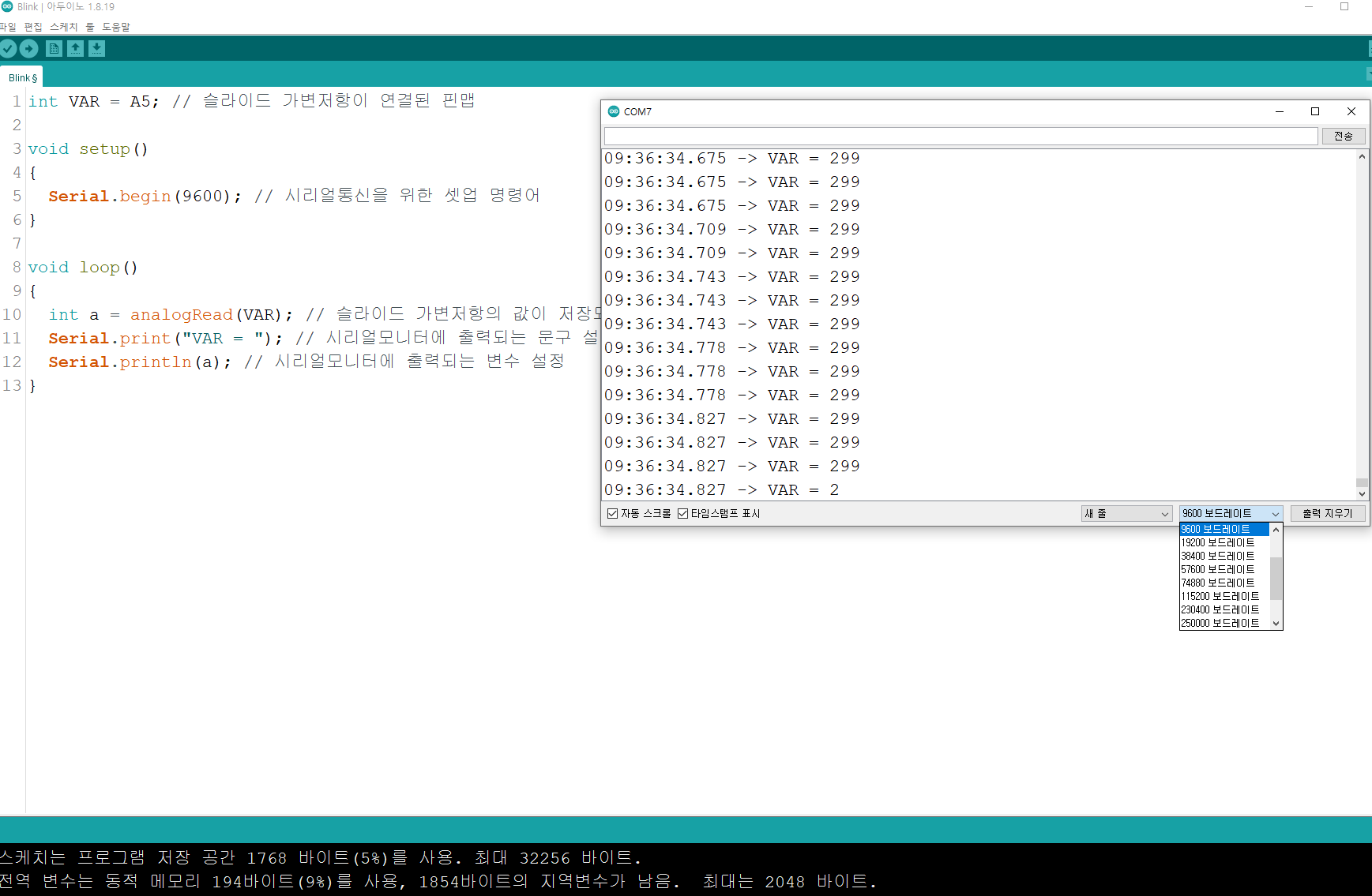

슬라이드 가변저항의 위치를 analogRead()로 읽어 시리얼 모니터에 출력합니다. 값은 0~1023 범위입니다.

int VAR = A5;   // 슬라이드 가변저항이 연결된 핀

void setup() {
  Serial.begin(9600);   // 시리얼 통신 시작
}

void loop() {
  int a = analogRead(VAR);   // 가변저항 값 읽기 (0~1023)
  Serial.print("VAR = ");
  Serial.println(a);         // 시리얼 모니터로 출력
}

[#욜로#랄라패드] #RallaPad_FrameWork_A&I(Analog&Input,아날로그&입력)_실습_슬라이드 가변저항

4. 입력 → 출력 연결 — 밝기 조절 디머

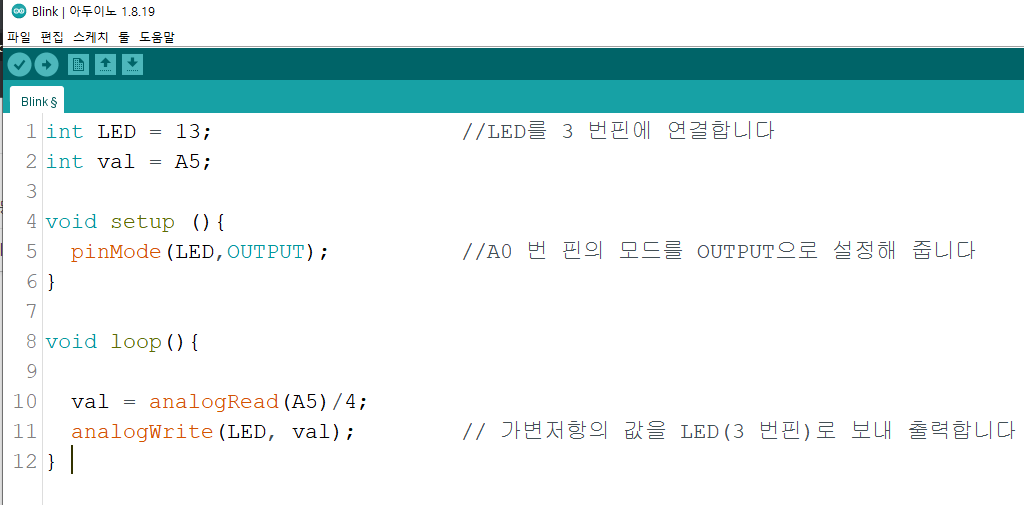

입력(가변저항 0~1023)과 출력(analogWrite 0~255)의 범위가 다르므로, 4로 나눠 범위를 맞춘 뒤 LED로 보냅니다. 가변저항을 돌리면 LED 밝기가 실시간으로 바뀝니다.

int LED = 3;    // LED를 아날로그(PWM) 핀 3번에 연결
int val = A5;   // 가변저항 핀

void setup() {
  pinMode(LED, OUTPUT);
}

void loop() {
  // analogRead(0~1023)를 4로 나눠 analogWrite 범위(0~255)로 변환
  val = analogRead(A5) / 4;
  analogWrite(LED, val);   // 가변저항 값으로 LED 밝기 조절
}

핵심 포인트: analogRead(0~1023) ÷ 4 ≈ analogWrite(0~255). 이 범위 변환(맵핑)이 아날로그 입출력을 연결하는 열쇠입니다. 더 정확하게는 map(val, 0, 1023, 0, 255) 함수를 쓸 수도 있습니다.
