아두이노 플랫폼을 활용한 코딩 기초(릴리패드)-5

아두이노 릴리패드(RallaPad) 코딩 기초 시리즈 5번째 편입니다. 아두이노의 "Hello World"인 LED 점멸(Blink)부터 시작해, 여러 LED를 제어하고 신호등을 만드는 것까지 다룹니다. 먼저 LED의 기본 원리를 짚습니다.

메이크샌드박스에 오신것을 환영합니다.

[#욜로#랄라패드] #RallaPad_FrameWork_D&O(Digital&Output,디지탈&출력)_실습_LED

1. LED 기본 — 극성이 있다

LED(Light Emitting Diode, 발광 다이오드)는 전류가 흐르면 빛을 내는 부품입니다. 다이오드는 전류를 한 방향(+에서 -)으로만 흐르게 하므로, 방향(극성)을 지켜 연결해야 합니다.

단자	극성	연결
Anode	+	VCC / VDD
Cathode	-	GND

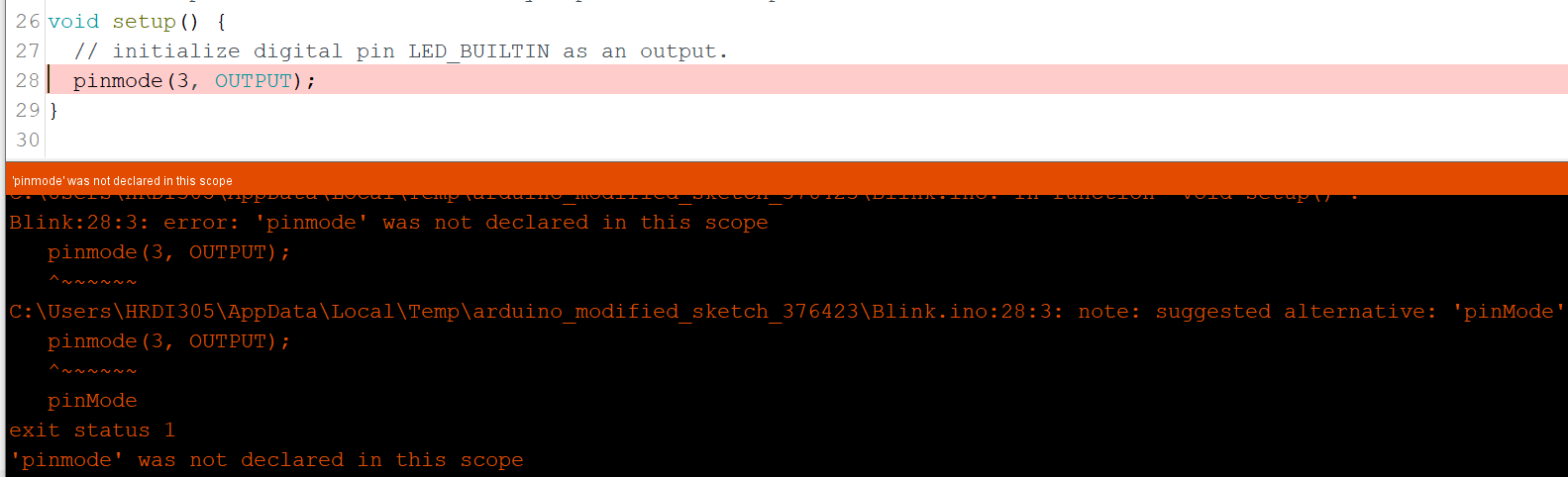

업로드 과정도 알아 두면 좋습니다 — V(체크) = 컴파일(문법 검사), 업로드 = 컴파일된 바이너리를 보드로 전송.

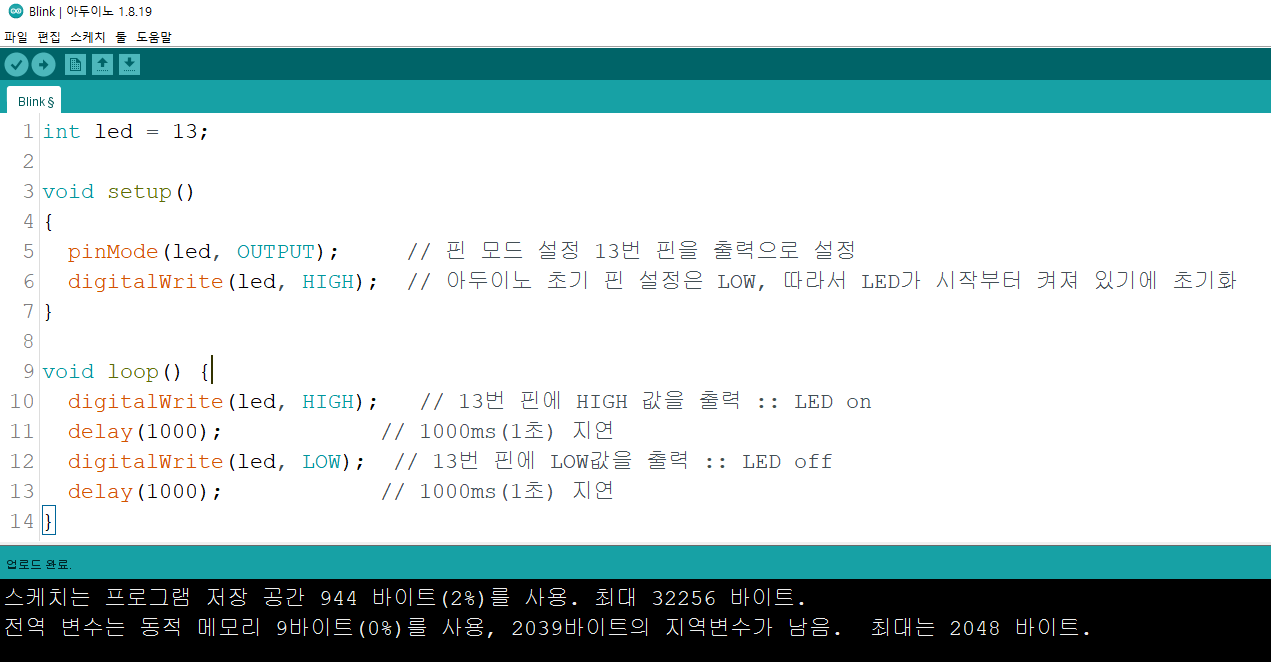

2. LED 점멸 (Blink)

13번 핀의 LED를 1초 간격으로 켜고 끄는 가장 기본적인 예제입니다.

int led = 13;   // 전역변수로 핀 번호 지정

void setup() {
  pinMode(led, OUTPUT);        // 13번 핀을 출력으로 설정
  digitalWrite(led, HIGH);     // 초기값 (아두이노 기본은 LOW)
}

void loop() {
  digitalWrite(led, HIGH);   // LED 켜기
  delay(1000);               // 1초 대기
  digitalWrite(led, LOW);    // LED 끄기
  delay(1000);               // 1초 대기
}

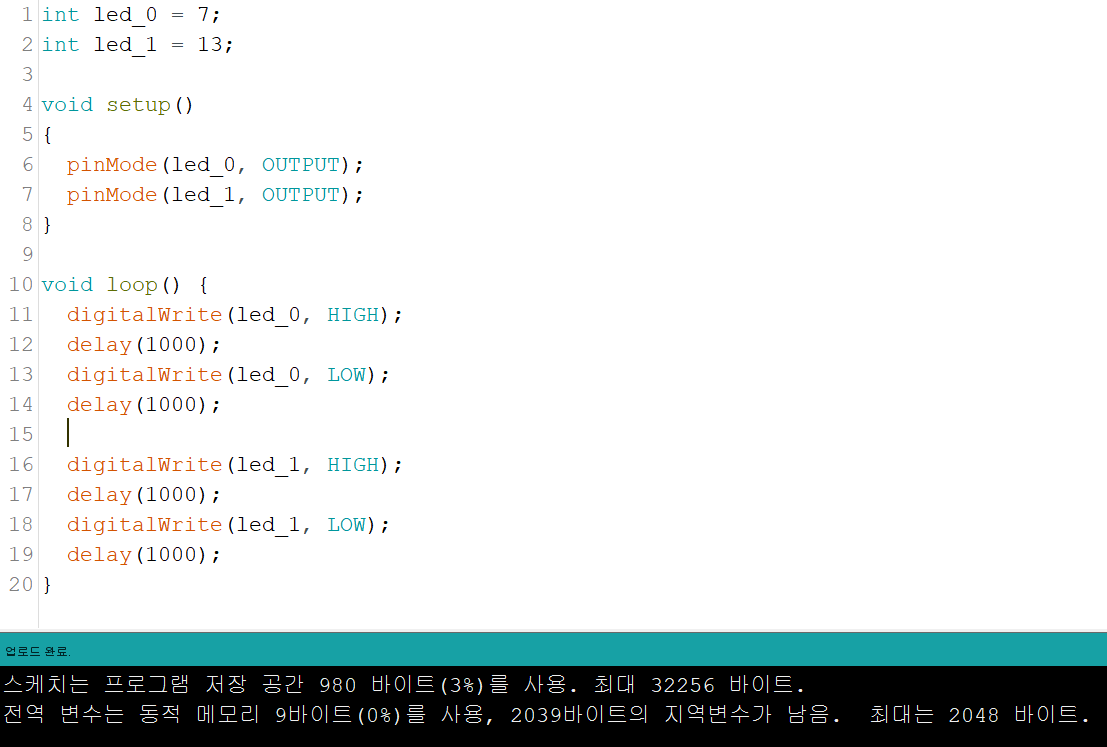

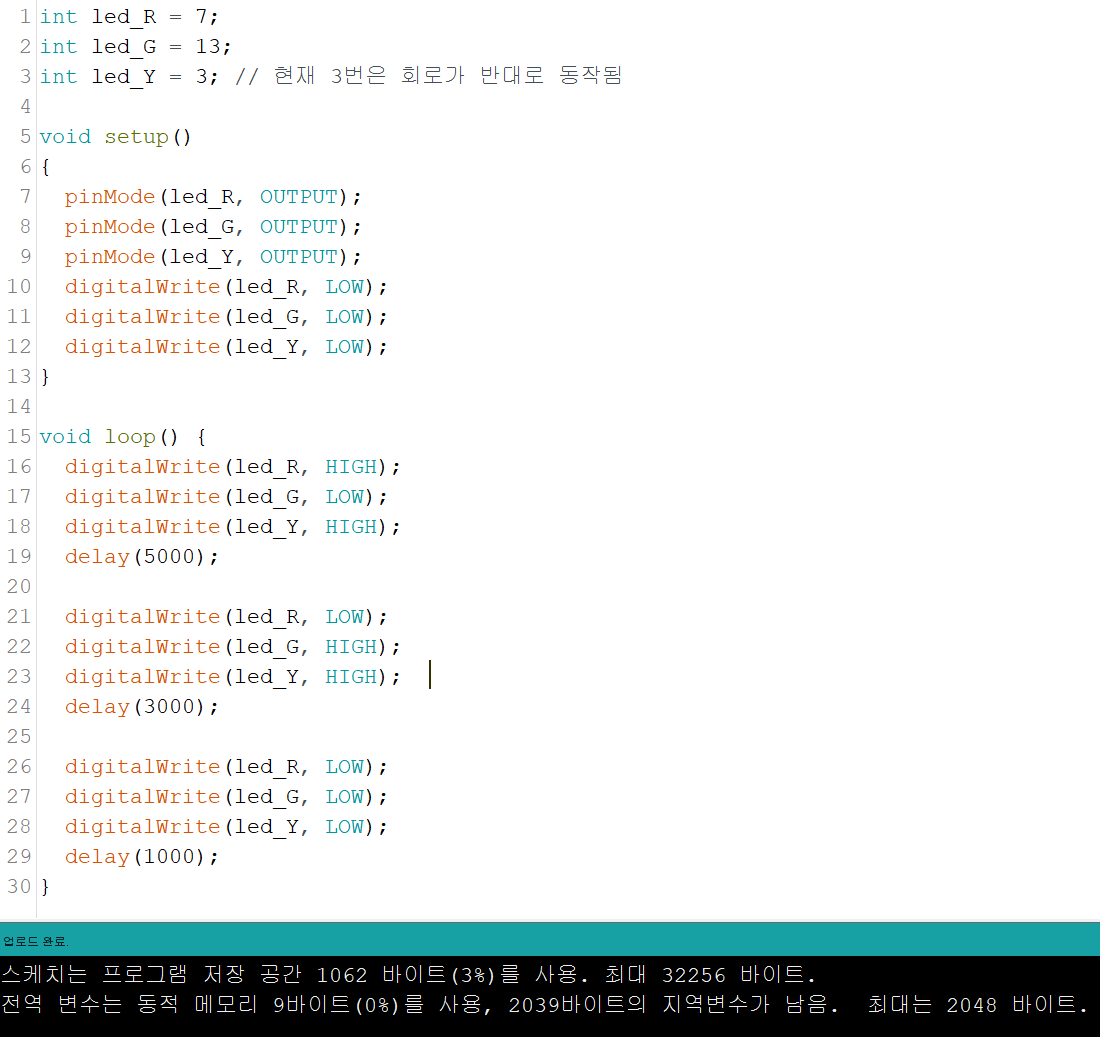

3. 신호등 만들기

빨강(5초) → 초록(3초) → 노랑(1초) 순서로 도는 신호등입니다. 여러 LED의 HIGH/LOW를 조합해 상태를 만듭니다.

int led_R = 7;    // 빨강
int led_G = 13;   // 초록
int led_Y = 3;    // 노랑 (이 회로는 반대로 동작)

void setup() {
  pinMode(led_R, OUTPUT);
  pinMode(led_G, OUTPUT);
  pinMode(led_Y, OUTPUT);
  digitalWrite(led_R, LOW);
  digitalWrite(led_G, LOW);
  digitalWrite(led_Y, LOW);
}

void loop() {
  // 빨강 5초 (노랑은 반대 동작이라 HIGH가 꺼짐)
  digitalWrite(led_R, HIGH);
  digitalWrite(led_G, LOW);
  digitalWrite(led_Y, HIGH);
  delay(5000);

  // 초록 3초
  digitalWrite(led_R, LOW);
  digitalWrite(led_G, HIGH);
  digitalWrite(led_Y, HIGH);
  delay(3000);

  // 노랑 1초
  digitalWrite(led_R, LOW);
  digitalWrite(led_G, LOW);
  digitalWrite(led_Y, LOW);
  delay(1000);
}

• ⚠️ 회로가 반대로 동작하는 핀 주의 — 이 보드의 3번(노랑) 핀은 반대로 동작해서, HIGH를 주면 꺼지고 LOW를 주면 켜집니다. 배선/소자에 따라 이런 경우가 있으니 실제 동작을 보고 값을 조정하세요.
• 변수로 핀 관리 — int led_R = 7;처럼 이름을 붙이면 신호등 로직이 훨씬 읽기 쉬워집니다.
• delay 값을 바꾸면 각 신호의 지속 시간을 조절할 수 있습니다.

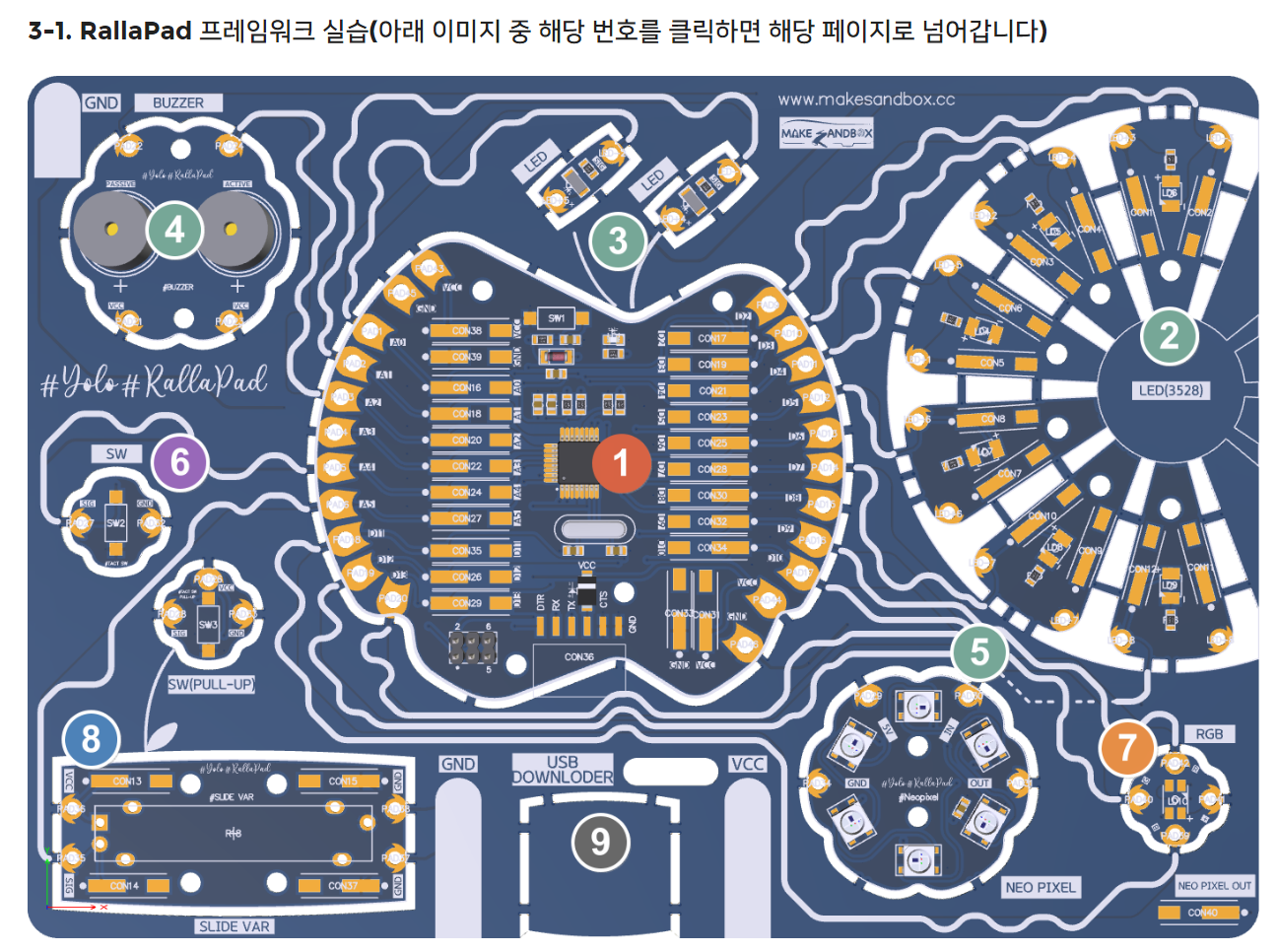

참고 — 이 보드(2번)의 꽃 LED 핀맵: D2(백색) / D3(주황) / D4(파랑) / D5(핑크) / D7(빨강) / D13(녹색).
