아두이노 플랫폼을 활용한 코딩 기초(릴리패드)-3

아두이노 릴리패드(RallaPad) 코딩 기초 시리즈 3번째 편입니다. 이번에는 작성한 코드(스케치)를 보드에 올리기 위한 다운로더(통신) 모듈을 다룹니다. (원문 실습 영상은 서비스 종료로 제거)

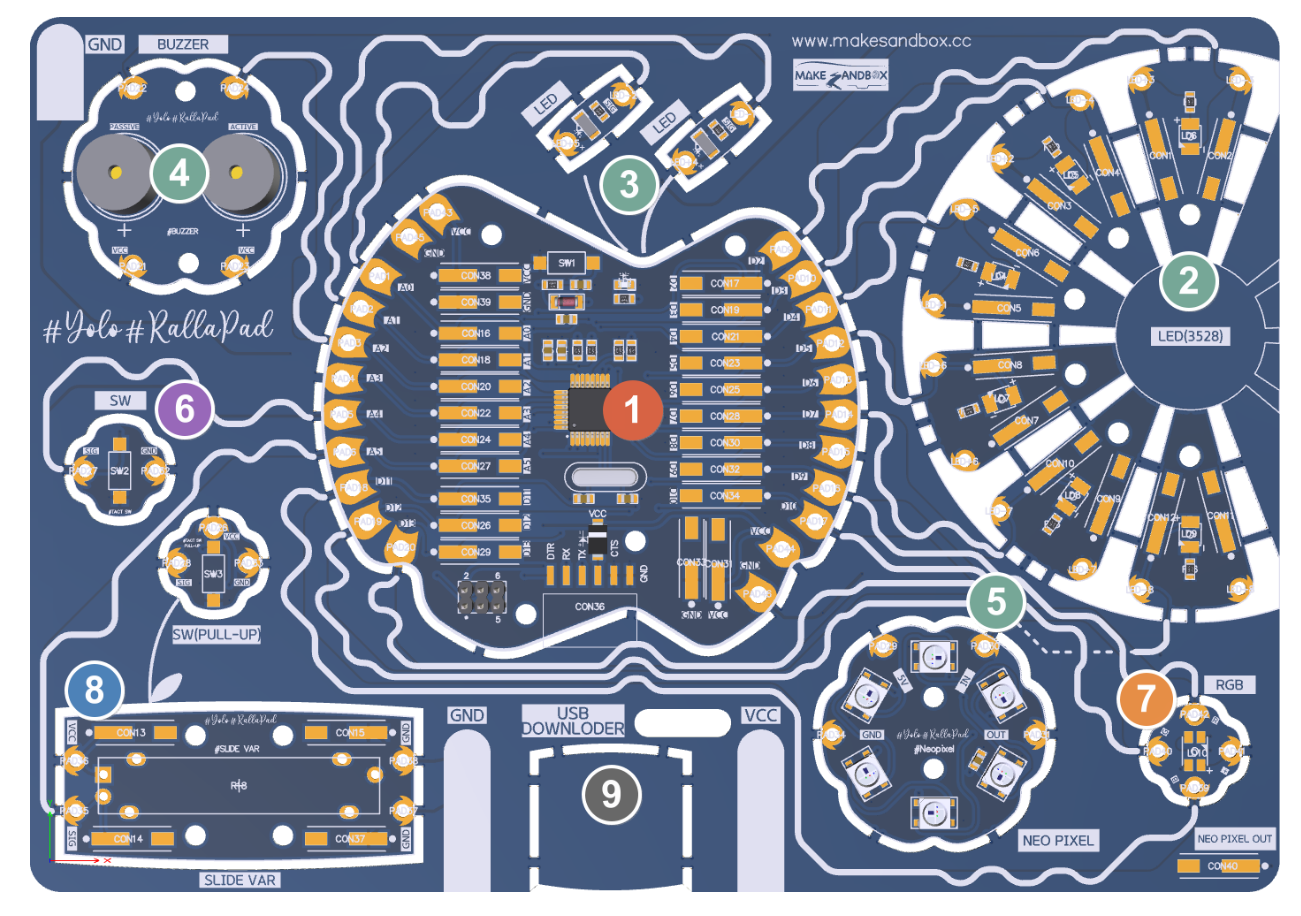

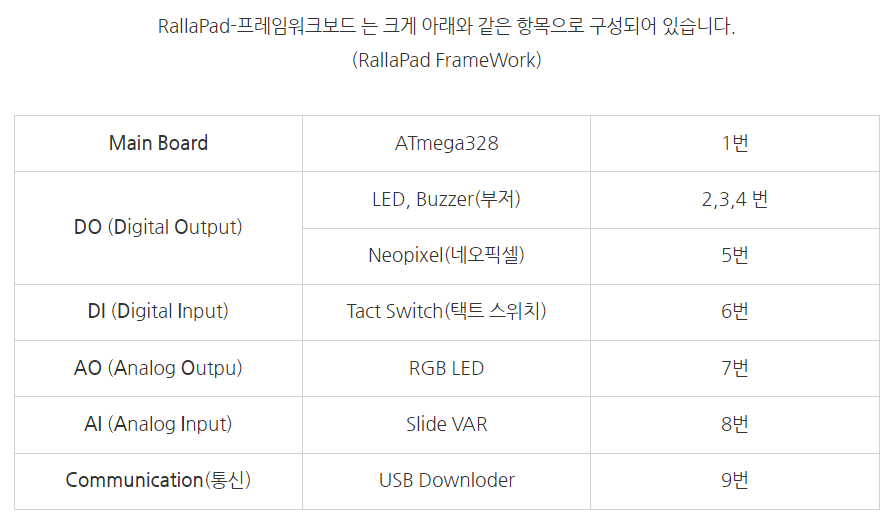

[랄라패드] RallaPad - 프레임워크보드 구성

메이크샌드박스에 오신것을 환영합니다.

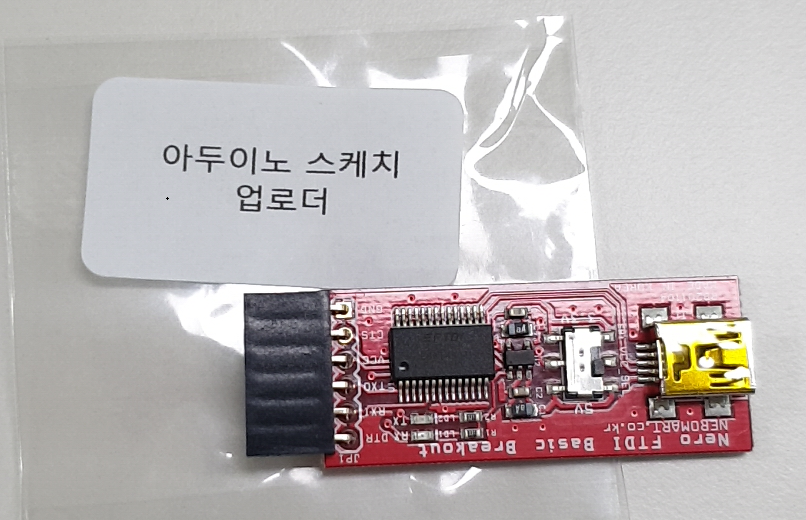

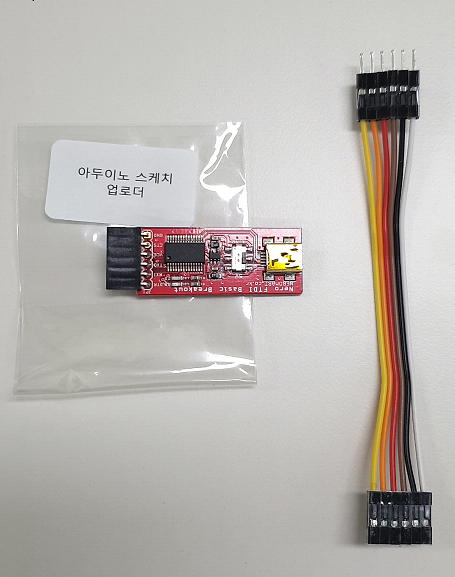

다운로더 모듈의 역할

릴리패드는 웨어러블용이라 USB 포트가 없는 경우가 많습니다. 그래서 별도의 다운로더 모듈을 통해 PC와 연결하는데, 이 모듈은 두 가지 역할을 동시에 합니다.

• 전원 공급(5V) — 보드에 전기를 공급
• 통신 — PC에서 작성한 스케치(코드)를 보드로 전송

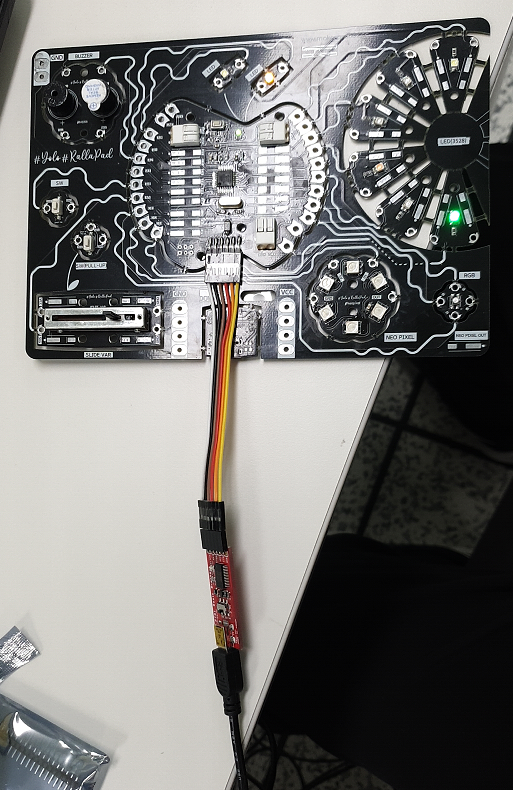

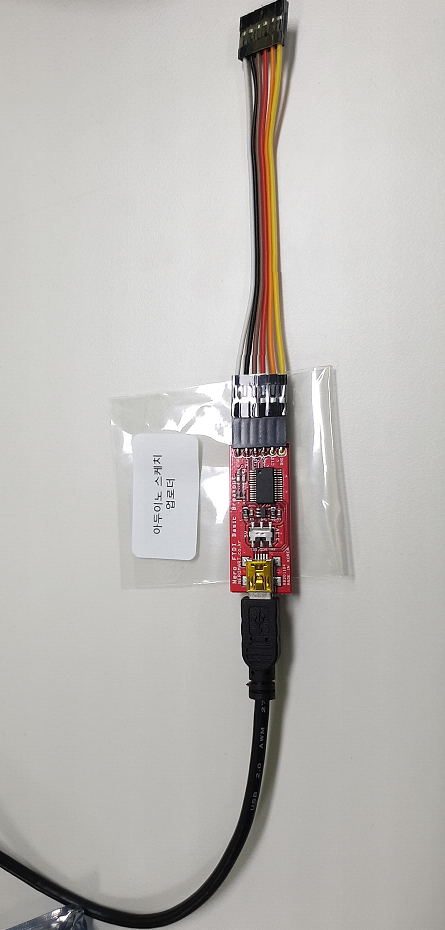

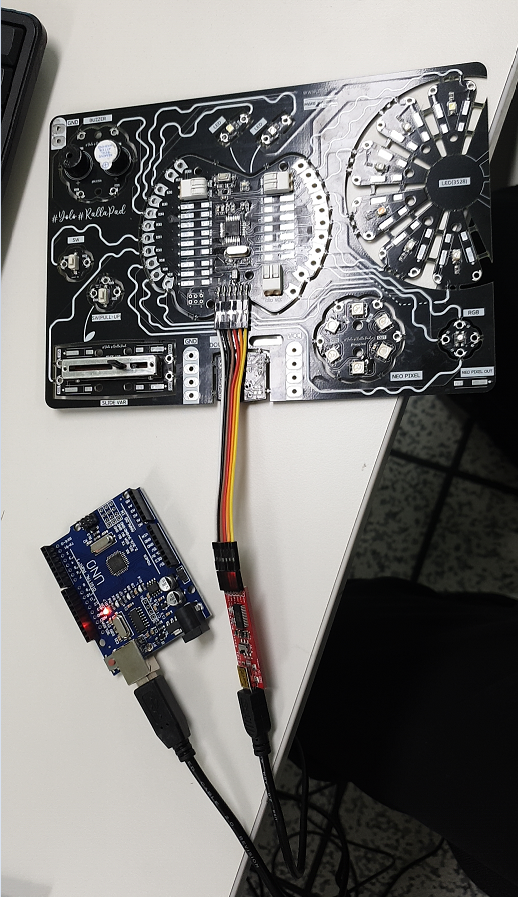

연결은 보통 Mini USB 케이블로 PC와 다운로더 모듈을 잇고, 다운로더를 릴리패드에 접속하는 방식입니다.

스케치 업로드 과정

1. 다운로더 모듈을 Mini USB로 PC에 연결
2. 아두이노 IDE에서 보드와 포트(COM)를 다운로더에 맞게 선택
3. 코드 작성 후 업로드(→) 버튼 클릭 → 컴파일된 바이너리가 보드로 전송
4. 업로드가 끝나면 보드가 자동으로 프로그램을 실행

연결이 안 될 때 체크

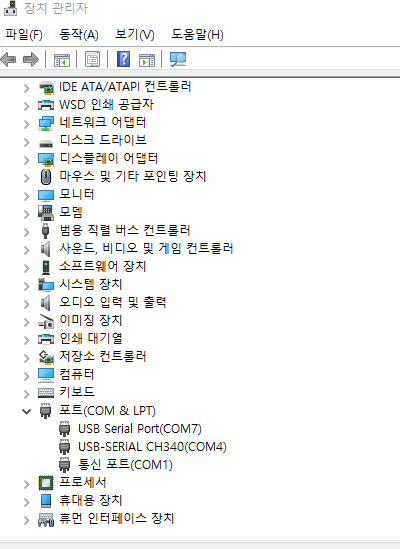

• 드라이버 — 다운로더 칩(CH340, CP210x 등)의 USB-시리얼 드라이버가 설치되어 있어야 COM 포트가 잡힙니다.
• 포트 선택 — IDE의 도구 → 포트에서 올바른 COM 번호를 골랐는지 확인
• 케이블 — 일부 Mini USB 케이블은 충전 전용이라 데이터 통신이 안 됩니다. 데이터 케이블인지 확인하세요.
• 보드 종류 — 릴리패드/프레임워크 보드에 맞는 보드 설정을 선택해야 합니다.
