아두이노 플랫폼을 활용한 코딩 기초(릴리패드)-10

아두이노 릴리패드(RallaPad) 코딩 기초 시리즈의 10번째 편입니다. 이번에는 NeoPixel(네오픽셀) — 개별 제어가 가능한 RGB LED — 을 다룹니다. 일반 LED와 달리 하나의 데이터 핀으로 여러 개의 LED를 각각 다른 색으로 제어할 수 있어, 화려한 조명 효과를 만들 수 있습니다. (원문의 실습 영상은 서비스 종료로 재생되지 않아 제거하고, 코드와 참고 링크로 대체합니다)

메이크샌드박스에 오신것을 환영합니다.

[#욜로#랄라패드] #RallaPad_FrameWork_Lib(Library,라이브러리)_실습_네오픽셀(Neo pixel)

NeoPixel 예제 코드

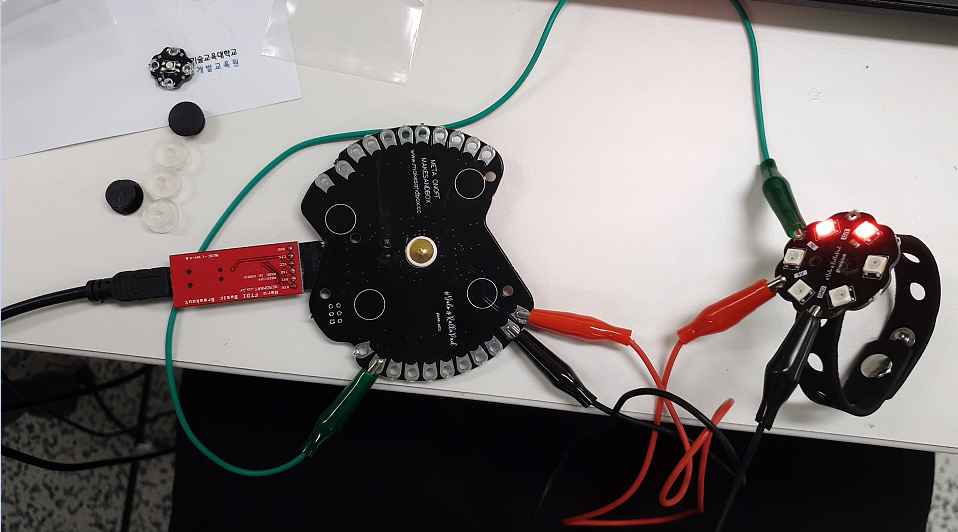

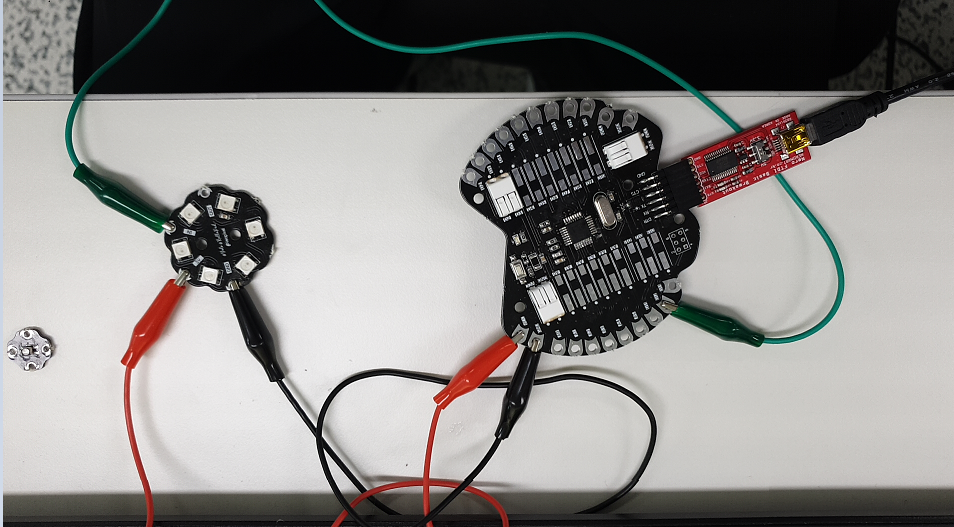

Adafruit NeoPixel 라이브러리를 사용해, 링에 달린 6개의 픽셀을 하나씩 빨간색으로 켜는 예제입니다.

// NeoPixel Ring simple sketch (c) 2013 Shae Erisson
// Adafruit NeoPixel 라이브러리 (GPLv3)
#include
#ifdef __AVR__
  #include <avr/power.h>
#endif

#define PIN        12   // NeoPixel이 연결된 핀
#define NUMPIXELS  6    // 픽셀(LED) 개수
#define DELAYVAL   500  // 픽셀 간 대기 시간(ms)

// 픽셀 수, 핀, 색상 순서/주파수 지정
Adafruit_NeoPixel pixels(NUMPIXELS, PIN, NEO_GRB + NEO_KHZ800);

void setup() {
  pixels.begin();  // NeoPixel 초기화 (필수)
}

void loop() {
  pixels.clear();  // 모든 픽셀 끄기

  for (int i = 0; i < NUMPIXELS; i++) {   // 각 픽셀마다
    // Color(R, G, B) — 0~255. 여기서는 빨강
    pixels.setPixelColor(i, pixels.Color(255, 0, 0));
    pixels.show();     // 변경된 색을 하드웨어로 전송
    delay(DELAYVAL);   // 다음 픽셀 전에 대기
  }
}

핵심 개념

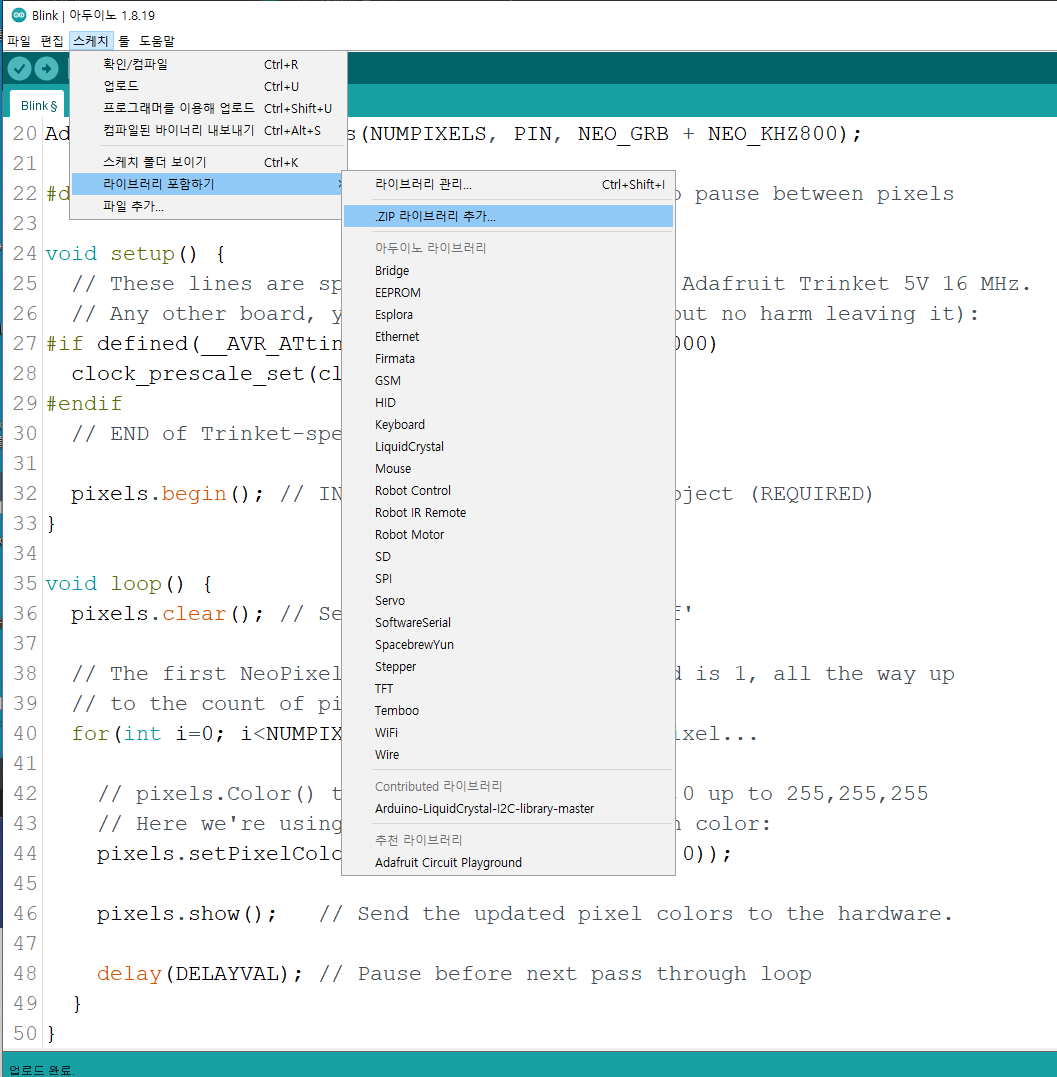

• 라이브러리 설치 필요 — 아두이노 IDE의 라이브러리 매니저에서 "Adafruit NeoPixel"을 설치해야 #include가 동작합니다.
• NEO_GRB — 네오픽셀은 색 순서가 GRB인 경우가 많습니다. 색이 이상하게 나오면 이 파라미터를 바꿔 보세요.
• setPixelColor + show — 색을 지정(setPixelColor)한 뒤 반드시 show()를 호출해야 실제 LED에 반영됩니다.
• Color(R, G, B) — 각 값 0~255. (255,0,0)=빨강, (0,255,0)=초록, (0,0,255)=파랑, (255,255,255)=흰색
• NUMPIXELS를 실제 연결한 픽셀 수에 맞추고, PIN도 배선한 핀 번호로 바꿔야 합니다.

색을 바꾸거나 delay 값을 조절하면 다양한 애니메이션을 만들 수 있습니다. 무지개 효과 등은 라이브러리의 strandtest 예제를 참고하세요.
